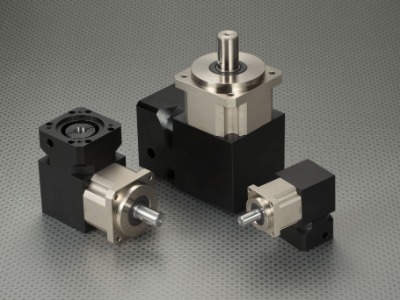

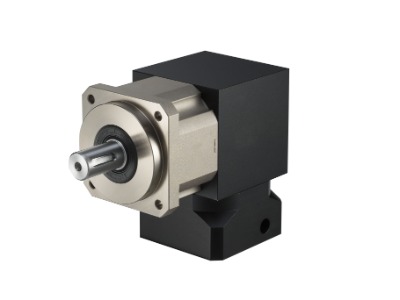

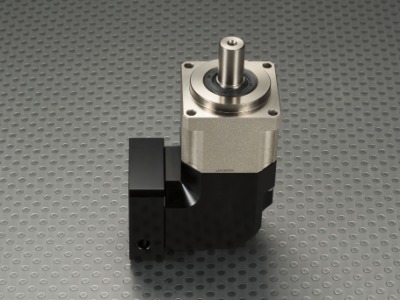

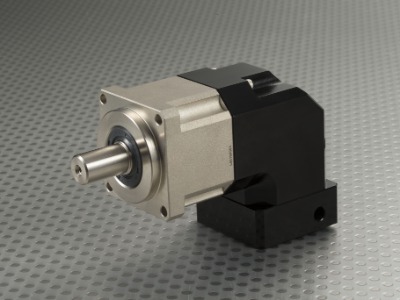

MFL Series 節省空間-90度轉角型減速機

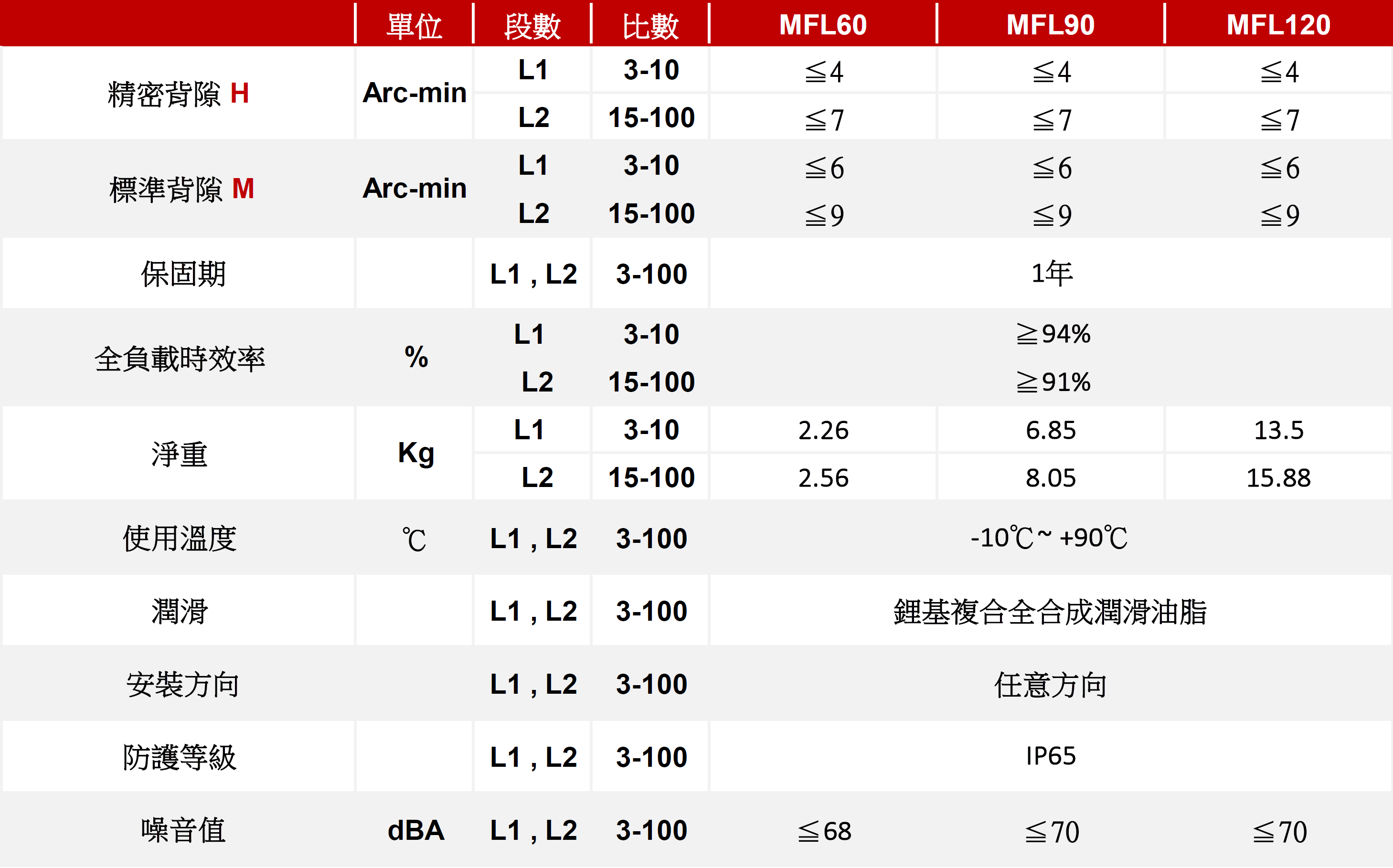

行星式減速機性能屬性
．背隙:
一段:
(H)精密型: ≦4 arc-min
(M)標準型: ≦6 arc-min
二段:
(H)精密型: ≦7 arc-min
(M)標準型: ≦9 arc-min
．減速比:
一段:3-20 比
二段:25-200比
．全負載時效率:
一段: ≧94%
二段: ≧91%

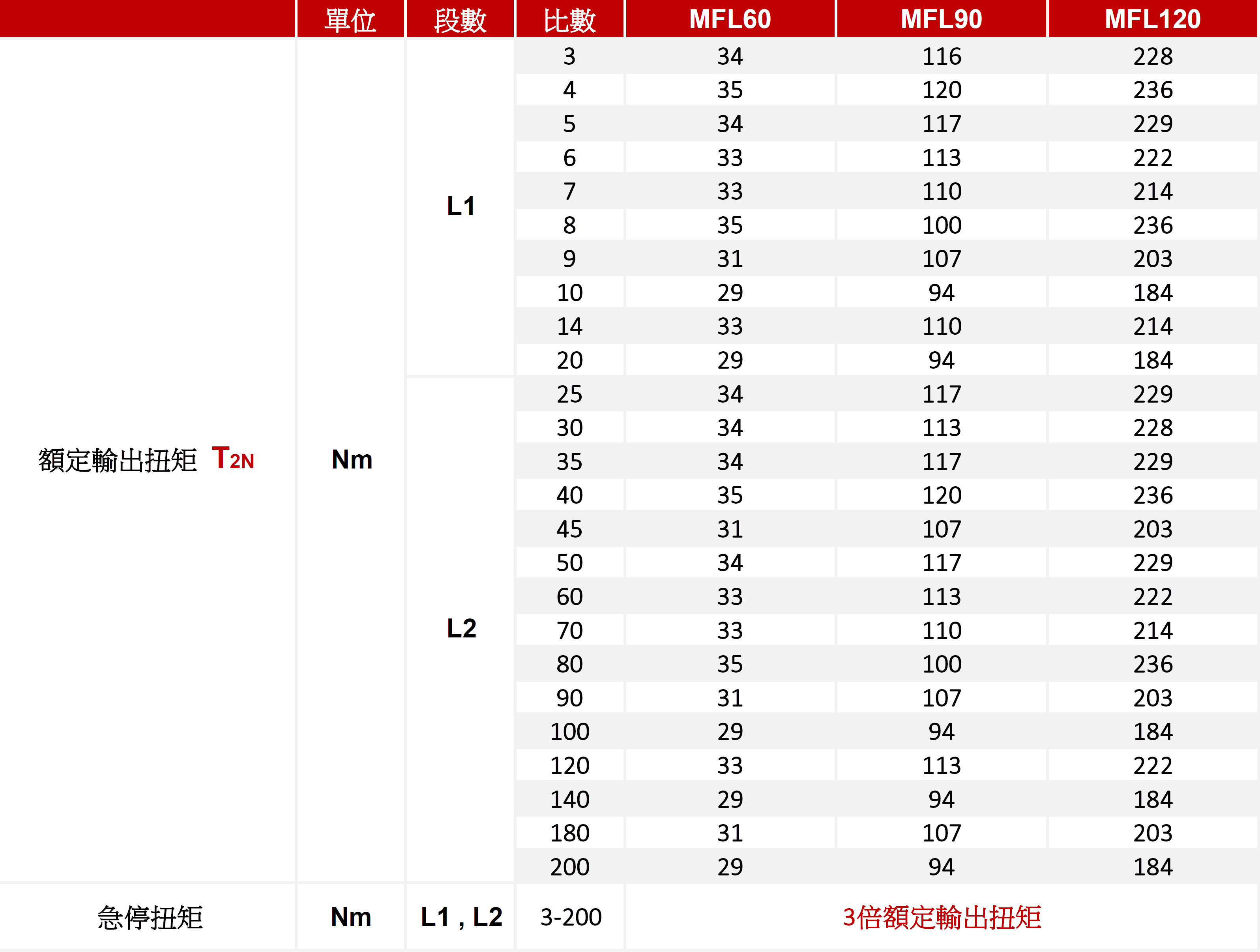

．額定輸出扭矩: 29-229 Nm
．最大噪音: 68-70 dBA
．防護等級: IP65

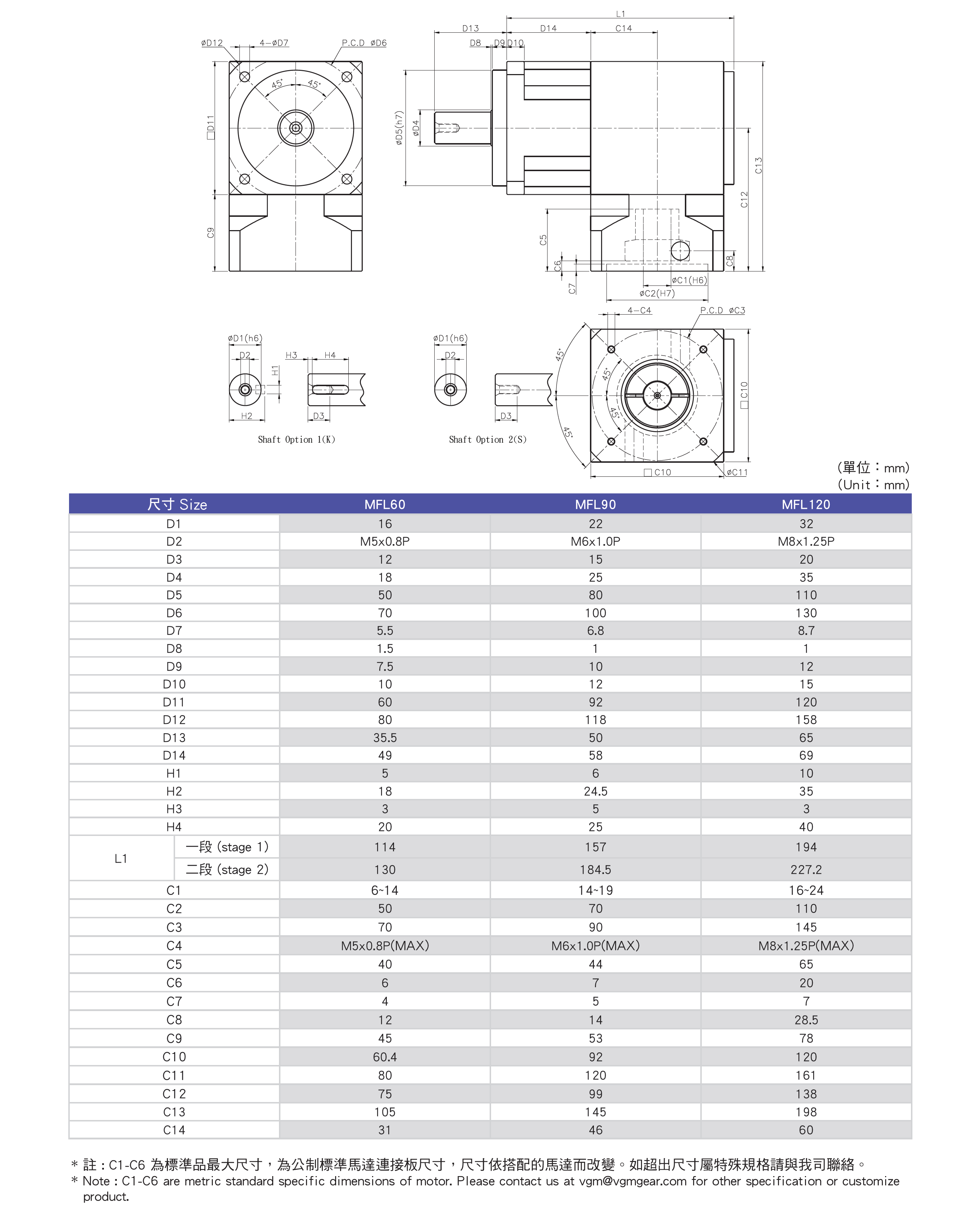

法蘭尺寸
60
90
120

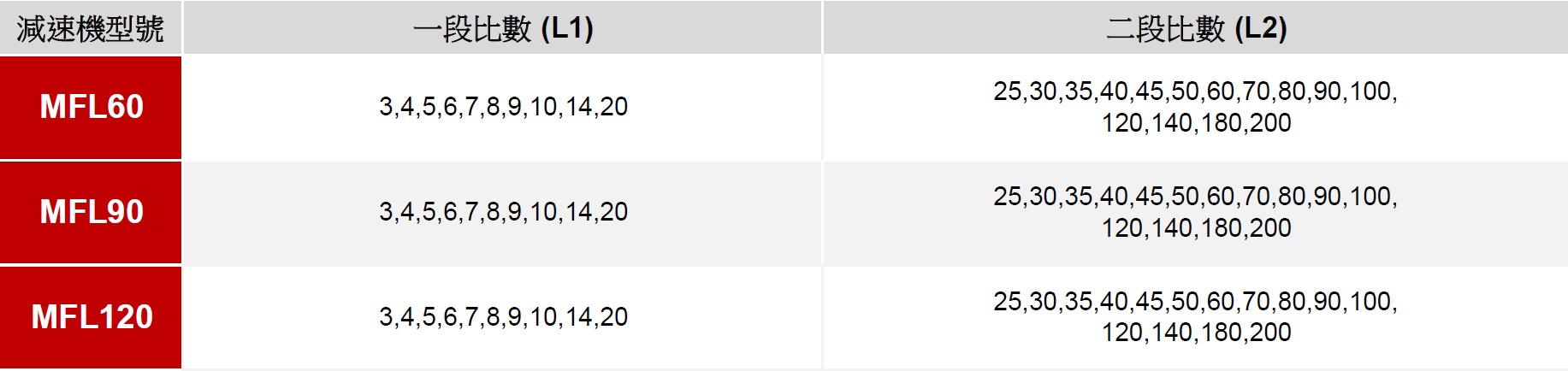

減速比
一段(L1):
3
4
5
6
7
8
9
10
14
20
二段(L2):
25
30
35
40
45
50
60
70
80
90
100
120
140
180
200
其他減速比
背隙
(H) 精密型背隙:
一段: ≦4 arc-min
二段: ≦6 arc-min
(M) 標準型背隙:
一段: ≦7 arc-min
二段: ≦9 arc-min
出力軸規格
(K) 出力軸帶鍵槽
(S) 出力軸不帶鍵槽 (光軸)
(S) 出力軸不帶鍵槽 (光軸)
產品特點
．適用於任何安裝位置
．適用於任何伺服馬達
．高機械剛性
．精確的傳動裝置
．適用於任何方向安裝位置
．免保養及更換潤滑油
．低噪音、低升溫

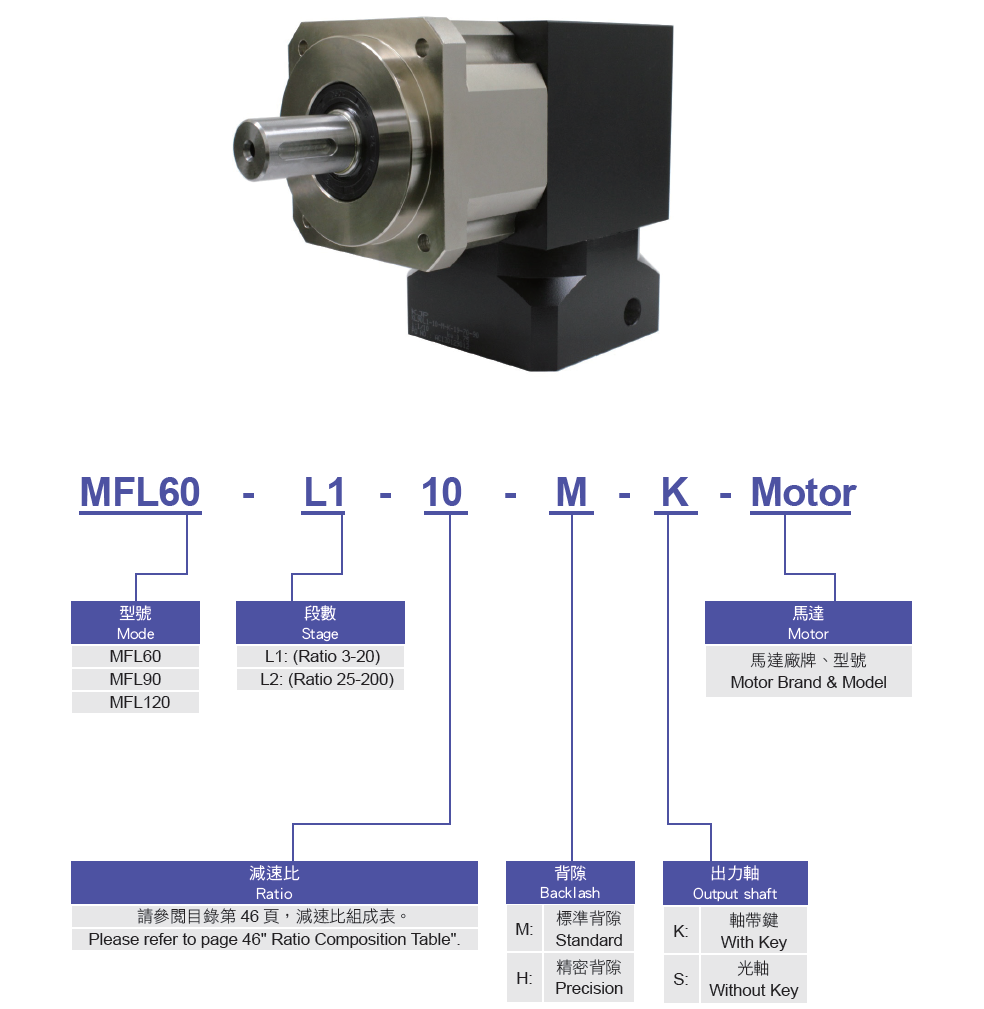

機型代碼
